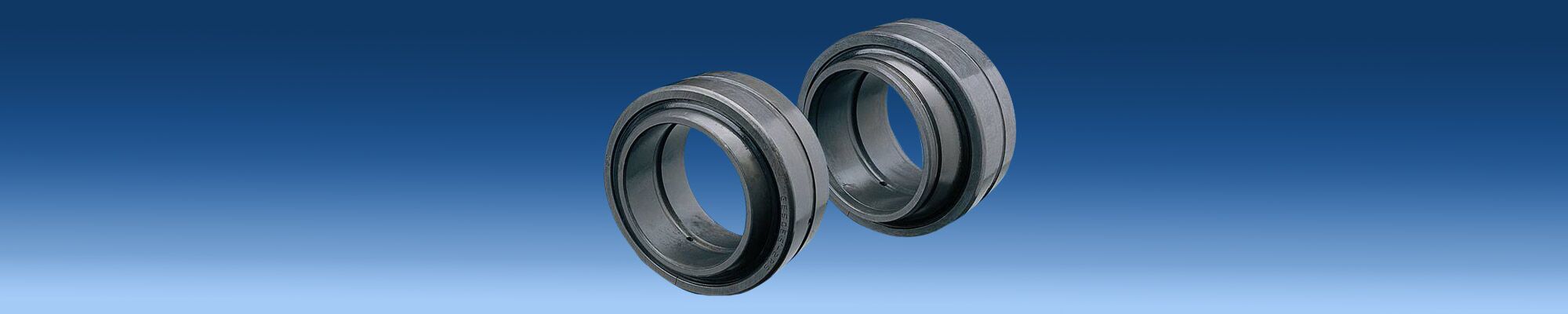

Gelenklager

Gelenklager sind einbaufertige nach DIN ISO 12240 gefertigte Maschinenelemente mit sphärischen Gleitflächen, die für Schwenk-, Kipp- und Drehbewegungen bei langsamen Gleitgeschwindigkeiten ausgelegt sind. Sie finden in Lagerungen Anwendung, wo Bewegungen zwischen Welle und Gehäuse stattfinden und Fluchtungsdifferenzen ausgeglichen werden müssen.

Die Gelenklager können in zwei unterschiedliche Hauptgruppen unterteilt werden, die jeweils in wartungspflichtiger und wartungsfreier Ausführung erhältlich sind:

Faktoren die die Lebensdauer von Gelenklagern vermindern können, sind unter anderem Verschmutzung, Feuchtigkeit und Vibrationen. In kritischen Anwendungsfällen empfiehlt es sich den Einsatz mit WSW abzustimmen.

Für den Betrieb in Offshore-Anwendungen sind insbesondere die Composite-Gelenklager geeignet. Diese Lager bestehen aus einem nichtrostenden Stahl und einem wartungsfreien Composite-Material und sind daher beständig gegen Wasser und Meerwasser.

Alle Gelenklager auf einen Blick

Typ Wartung Eigenschaften Informationen Vergleichsnummern Suchbegriffe
GE..E
DIN ISO: 12240-1
Maßreihe: E
Stahl/ Stahl
wartungspflichtig

Größe:
(4-12) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • GE..E (5-12): nicht nachschmierbar

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GE..E,GE..E,GE..DO,SR..,GE..DO,GE..E,MB..,GE..DO,GE..H-A,GE..E,GE..E,GE..DO,SBH..S,GE..E,
GE..ES
DIN ISO: 12240-1
Maßreihe: E
Stahl/ Stahl
wartungspflichtig

Größe:
(15-300) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GE..ES,GE..ES,GE..DO,SR..,GE..DO,GE..E,MB..,GE..DO,GE..H-A,GE..ES,GE..ES,GE..DO,SBH..S,GE..ES, hanswurst
GE..ES-2RS
DIN ISO: 12240-1
Maßreihe: E
Stahl/ Stahl
wartungspflichtig

Größe:
(15-300) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • Endung-2RS: beidseitige Abdichtung

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GE..ES/-2RS,GE..ES-2RS,GE..DO-2RS,SR..-2RS,GE..DO-2RS,GE..E-2RS,MB..SS,GE..DO-2RS,GE..H-A,GE..ES-2RS,GE..ES-2RS,GE..DO-2RS,SBH..S-ZZ,SA1..BSS,GE..ES-2RS,
GE..ES Niro
DIN ISO: 12240-1
Maßreihe: E
Niro/ Alubronze
wartungspflichtig

Größe:
(10-100) mm
Betriebstemperatur:
-60°C bis + 150°C

  • Außenring aus Niro

  • Innenring aus Alubronze

Merkmale:
Die Außenringe bestehen aus nicht rostendem Stahl (Werkstoff Nr.: 1.4418) mit Einführöffnungen und die Innenringe aus Aluminumbronze (Werkstoff Nr.: 2.0975) Um eine einwandfreie Funktion zu gewährleisten ist eine regelmäßige Wartung/ Schmierung dieser Lager erforderlich. die Schmierung der Lager erfolgt über Schmierbohrungen und Schmiernuten.
,
GEG..E
DIN ISO: 12240-1
Maßreihe: G
Stahl/ Stahl
wartungspflichtig

Größe:
(4-12) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • mit verbreitetem Innenring und größerem Außendurchmesser für eine größere Belastung und Schwenkwinkel

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEG..E,GEH..E,GE..FO,SRL..,GE..FO,GE..FO,MBH..,GE..FO,GE..B-A,GE..G,GE..G,GE..FO,SBW..S,GE..FO,
GEG..ES
DIN ISO: 12240-1
Maßreihe: G
Stahl/ Stahl
wartungspflichtig

Größe:
(15-280) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • mit verbreitetem Innenring und größerem Außendurchmesser für eine größere Belastung und Schwenkwinkel

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEG..ES,GEH..ES,GE..FO,SRL..,GE..FO,GE..FO,MBH..,GE..FO,GE..B-A,GE..GS,GE..GS,GE..FO,SBW..S,GE..FO-2RS,
GEG..ES-2RS
DIN ISO: 12240-1
Maßreihe: G
Stahl/ Stahl
wartungspflichtig

Größe:
(15-280) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • mit verbreitetem Innenring und größerem Außendurchmesser für eine größere Belastung und Schwenkwinkel

  • Endung-2RS: beidseitige Abdichtung

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEG..ES-2RS,GEH..ES-2RS,GE..FO-2RS,SRL..-2RS,GE..FO-2RS,GE..FO-2RS,MBH..SS,GE..FO-2RS,GE..B-A,GE..GS-2RS,GE..GS-2RS,GE..FO-2RS,SBW..S-ZZ,
GEEW..ES(-2RS)
DIN ISO: 12240-1
Maßreihe: W
Stahl/ Stahl
wartungspflichtig

Größe:
(12-320) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • mit beidseitiger zylindrischer Kugelverbreiterung

  • Innendurchmesser = Kugelbreite

  • Endung-2RS: beidseitige Abdichtung

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEEW..ES/-2RS,GEG..ES,GE..LO/-2RS,SRC..,GE..LO,GE..LO,MB..E,GE..LO,GE..BN-A,GE..LO,GE..LO,
GEEM..ES-2RS
DIN ISO: 12240-1
Maßreihe: W
Stahl/ Stahl
wartungspflichtig

Größe:
(20-120) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • mit beidseitiger zylindrischer Kugelverbreiterung

  • Endung-2RS: beidseitig Abdichtung

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEEM..ES-2RS,GEM..ES-2RS,GE..HO-2RS,SRC..-2RS,GE..HO-2RS,GE..HO-2RS,MB..ESS,GE..HO-2RS,GE..HO-2RS,GE..HO-2RS,
GEZ..ES
DIN ISO:
Maßreihe: E
Stahl/ Stahl
wartungspflichtig

Größe:
(12,7-152,4) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • in Zollabmessungen

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEZ..ES,GEZ..ES,GE..ZO,SR..ZO,GE..ZO,B..L,GE..ZO,SBB..,..SF../-TT/..SSB..,AB..
GEZ..ES-2RS
DIN ISO:
Maßreihe: E
Stahl/ Stahl
wartungspflichtig

Größe:
(12,7-152,4) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

  • in Zollabmessungen

  • Endung-2RS: beidseitig Abdichtung

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEZ..ES-2RS,GEZ..ES-2RS,GE..ZO-2RS,SR..ZO-2RS,GE..ZO-2RS,B..LSS,GE..ZO-2RS,SBB..-2RS,
GEC..XS
DIN ISO: 12240-1
Maßreihe: C
Stahl/ Stahl
wartungspflichtig

Größe:
(320-440) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Wälzlagerstahl, gesprengt, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

  • Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitflächen mit MoS2 behandelt

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
,
GEBK..S
DIN ISO:
Maßreihe: K
Stahl/ Bronze
wartungspflichtig

Größe:
(5-30) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außenring aus Kohlenstoffstahl mit Bonze-Auskleidung

  • Innenring aus Wälzlagerstahl gehärtet

Merkmale:
Die Innenringe bestehen aus gehärtetem Wälzlagerstahl und die Außenringe aus Kohlenstoffstahl mit Bonze-Auskleidung
GEBK..S,GL..,S..,JAS..,SSC..,
GAC..S
DIN ISO: 12240-2
Maßreihe:
Stahl/ Stahl
wartungspflichtig

Größe:
(25-200) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außen- und Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GAC..S,GAC..,GE..SX,SR..SX,GE..SX,GE..SX,GE..SX,GE..HSS,GE..SX,
GX..S
DIN ISO: 12240-3
Maßreihe:
Stahl/ Stahl
wartungspflichtig

Größe:
(10-200) mm
Betriebstemperatur:
-60°C bis +150°C

  • Außen- und Innenring aus Wälzlagerstahl, gehärtet und phosphatiert, Gleitfläche mit MoS2 behandelt

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GX..S,GE..AX,SR..AX,GE..AX,GE..AX,GE..AX,GE..HX,
GE..C
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE Verbundwerkstoff
wartungsfrei

Größe:
(4-30) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Kohlenstoffstahl um den Innenring gepresst, Gleitfläche aus PTFE-Verbundwerkstoff

  • Innenring aus Wälzlagerstahl, gehärtet, Gleitfläche hartverchromt

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Innenringe bestehen aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche, die Außenringe aus Stahl mit einer PTFE-Verbundwerkstoff Gleiteinlage, welche um die Innenringe gepresst werden.
GE..C,GE..C,GE..UK,SRB..,GE..UK,GE..EC,GE..UK,GE..EC,GE..EC,GE..D,GE..UK,
GE..ET-2RS
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(15-120) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Wälzlagerstahl, gehärtet, gesprengt und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GE..ET-2RS,GE..TE-2RS,GE..UK-2RS,SRT..-2RS,GE..UK-2RS,GE..EC-2RS,MB..FSS,GE..UK-2RS,GE..HW-A,GE..EC-2RS,GE..EC-2RS,GE..UK-2RS,BM..,SAR1..SS,GE..UK-2RS,
GE..XT-2RS
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(140-300) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wäzalgerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GE..XT-2RS,GE..TA..-2RS,GE..UK-2RS,MB..LFSS,
GE..ET/X
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(15-60) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus gehärtetem nicht rostendem Stahl, Gleitfläche aus PTFE-Gewebe

  • Innenring aus gehärtetem rostarmen Stahl, Gleitfläche hartverchromt

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Innerninge bestehen aus gehärtetem nicht rostendem Stahl mit hartverchromter Gleitfläche, die Außenringe aus gehärtetem nicht rostendem Stahl mit fest eingeklebtem PTFE-Gewebe.
GE..ET/X,GE..TGR/GE..T(X)G3A,SR..TGR,GE..TGR/GE..TG3A,GE..EC-NIRO,
GE..ET-2RS/X
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(15-60) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus gehärtetem nicht rostendem Stahl, Gleitfläche aus PTFE-Gewebe

  • Innenring aus gehärtetem rostarmen Stahl, Gleitfläche hartverchromt

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Innerninge bestehen aus gehärtetem nicht rostendem Stahl mit hartverchromter Gleitfläche, die Außenringe aus gehärtetem nicht rostendem Stahl mit fest eingeklebtem PTFE-Gewebe.
GE..ET-2RS/X,GE..TGR-2RS/GE..T(X)G3A-2RS,SR..TG3A-2RS,GE..TG3A-2RS,
GE..XT/X
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(70-200) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus gehärtetem nicht rostendem Stahl, zweigeteil (gehalten von Sicherungsringen), Gleitfläche aus PTFE-Gewebe

  • Innenring aus gehärtetem rostarmen Stahl, Gleitfläche hartverchromt

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Innerninge bestehen aus gehärtetem nicht rostendem Stahl mit hartverchromter Gleitfläche, die Außenringe aus gehärtetem nicht rostendem Stahl mit fest eingeklebtem PTFE-Gewebe.
,GE..TGR/GE..T(X)G3A,GE..TGR/GE..TG3A,ETLDT..-63,
GE..XT-2RS/X
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(70-200) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus gehärtetem rostarmen Stahl, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus gehärtetem rostarmen Stahl, Gleitfläche hartverchromt

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Innerninge bestehen aus gehärtetem nicht rostendem Stahl mit hartverchromter Gleitfläche, die Außenringe aus gehärtetem nicht rostendem Stahl mit fest eingeklebtem PTFE-Gewebe.
GE..XT-2RS/X,GE..TGR-2RS/GE..T(X)G3A-2RS,SR..TG3A-2RS,GE..TG3A-2RS,
GEG..C
DIN ISO: 12240-1
Maßreihe: G
Hartchrom/PTFEVerbundwerkstoff
wartungsfrei

Größe:
(4-30) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Kohlenstoffstahl um den Innenring gepresst, Gleitfläche aus PTFE-Verbundwerkstoff

  • Innenring aus Wälzlagerstahl, gehärtet, Gleitfläche hartverchromt

  • mit verbreitertem Innenring und größerem Außendurchmesser für größere Belastungen und Schwenkwinkel

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche, die Außenringe aus Stahl mit einer PTFE-Verbundwerkstoff Gleiteinlage, welche um die Innenringe gepresst werden.
GEG..C,GEH..C,GE..FW,SRLB..,GE..FW,GE..FW,GE..FW,GE..GC,GE..GC,GE..FW,
GEG..ET-2RS
DIN ISO: 12240-1
Maßreihe: G
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(15-110) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Wälzlagerstahl, gehärtet, gesprengt und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • mit verbreitetem Innenring und größerem Außendurchmesser für eine größere Belastung und Schwenkwinkel

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GEG..ET-2RS/X,GEH..TE-2RS/GEH..TA-2RS,GE..FW-2RS,SRLT..-2RS,GE..FW-2RS,GE..FW-2RS,GE..BW-A,GE..FW-2RS,
GEG..XT-2RS
DIN ISO: 12240-1
Maßreihe: G
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(120-280) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • mit verbreitetem Innenring und größerem Außendurchmesser für eine größere Belastung und Schwenkwinkel

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,
GEEW..ET
DIN ISO: 12240-1
Maßreihe: W
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(12-63) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Wälzlagerstahl, gehärtet, gesprengt und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • mit beidseitiger zylindrischer Kugelverbreiterung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,
GEEW..ET-2RS
DIN ISO: 12240-1
Maßreihe: W
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(12-63) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • mit beidseitiger zylindrischer Kugelverbreiterung

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,GE..LW/-2RS,GE..BNW-A,
GEH..XT
DIN ISO: 12240-1
Maßreihe: H
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(100-420) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,
GEH..XT-2RS
DIN ISO: 12240-1
Maßreihe: H
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(100-420) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,
GEC..XT
DIN ISO: 12240-1
Maßreihe: C
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(320-460) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen), Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,
GEC..XT-2RS
DIN ISO: 12240-1
Maßreihe: C
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(320-460) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • Endung-2RS: beidseitige Abdichtung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,
GEH..HC
DIN ISO: 12240-1
Maßreihe: H
Hartchrom/PTFE Verbundwerkstoff
wartungsfrei

Größe:
(100-630) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Kohlenstoffstahl, radial zweigeteilt. Mit Schrauben zusammengehalten, Gleitfläche PTFE-Verbundwerkstoff

  • Innenring aus Wälzlagerstahl gehärtet, Gleitflächen hartverchromt

Merkmale:
Die Innenringe bestehen aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche, die Außenringe aus Stahl mit einer PTFE-Verbundwerkstoff Gleiteinlage, welche um die Innenringe gepresst werden.
GEH..HC,GEP..FS,GEP..FS,
GEC..HT
DIN ISO: 12240-1
Maßreihe: C
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(320-630) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Kohlenstoffstahl, radial zweigeteilt. Mit Schrauben zusammengehalten, Gleitfläche PTFE-Gewebe

  • Innenring aus Wälzlagerstahl gehärtet, Gleitflächen hartverchromt

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,GE..DW,
GE..COMP
DIN ISO: 12240-1
Maßreihe: E
Niro/ Composite
wartungsfrei

Größe:
(15-200) mm
Betriebstemperatur:
-50°C bis +130°C

  • Außenring aus Niro

  • Innenring aus wartungsfreiem Composite Material bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoffen

Merkmale:
Die Lager bestehen aus nicht rostendem Stahl und einem wartungsfreien Composite-Material, bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoff.
,ND..S,ND..S,
GE..COMP-S
DIN ISO: 12240-1
Maßreihe: E
Niro/ Composite
wartungsfrei

Größe:
(15-200) mm
Betriebstemperatur:
-50°C bis +70°C

  • Außenring aus Niro

  • Innenring aus wartungsfreiem Composite Material bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoffen und eingepresster Niro Buchse

Merkmale:
Die Lager bestehen aus nicht rostendem Stahl und einem wartungsfreien Composite-Material, bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoff.
,ND..,ND..,
GE..COMP-P
DIN ISO: 12240-1
Maßreihe: E
Niro/ Composite
wartungsfrei

Größe:
(220-300) mm
Betriebstemperatur:
-50°C bis +70°C

  • Außenring aus Niro mit eingesetzten wartungsfreien Composite Gleitlatten radial geteilt und verschraubt

  • Innenring aus Niro

Merkmale:
Die Lager bestehen aus nicht rostendem Stahl und einem wartungsfreien Composite-Material, bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoff.
,ND..L,ND..L,
GEC..COMP-P
DIN ISO: 12240-1
Maßreihe: C
Niro/ Composite
wartungsfrei

Größe:
(320-1000) mm
Betriebstemperatur:
-50°C bis +70°C

  • Außenring aus Niro mit eingesetzten wartungsfreien Composite Gleitlatten radial geteilt und verschraubt

  • Innenring aus Niro

Merkmale:
Die Lager bestehen aus nicht rostendem Stahl und einem wartungsfreien Composite-Material, bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoff.
,ND..L,ND..L,
GEH..COMP-P
DIN ISO: 12240-1
Maßreihe: H
Niro/ Composite
wartungsfrei

Größe:
(320-1000) mm
Betriebstemperatur:
-50°C bis +70°C

  • Außenring aus Niro mit eingesetzten wartungsfreien Composite Gleitlatten radial geteilt und verschraubt

  • Innenring aus Niro

Merkmale:
Die Lager bestehen aus nicht rostendem Stahl und einem wartungsfreien Composite-Material, bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoff.
,HD..L,HD..L,
GAC..T
DIN ISO: 12240-2
Maßreihe:
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(25-200) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Wälzlagerstahl, Gleitflächen aus PTFE-Gewebe

  • Innenring aus Wälzlagestahl, gehärtet und hartverchromt

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GAC..T,GAC..F,GE..SW,SR..SW,GE..SW,GE..SW,GE..SW,GE..HSW,GE..SW,
GX..T
DIN ISO: 12240-3
Maßreihe:
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(10-360) mm
Betriebstemperatur:
-50°C bis +150°C

  • Gelenklagerunterteil aus Wälzlagerstahl, gehärtet und mit PTFE-Gewebe ausgekleidet

  • Gelenklageroberschale aus Wälzlagerstahl, gehärtet und hartverchromt

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GX..T,GX..F,GE..AW,SR..AW,GE..AW,GE..AW,GE..AW,GE..HXW,
GE..ES-HD
DIN ISO: 12240-1
Maßreihe: E
Stahl/ Stahl
wartungspflichtig

Größe:
(20-300) mm
Betriebstemperatur:
bis +400°C

  • Merkmale wie GE..ES mit erhöhter Einsatztemperatur und guten Notlaufeigenschaften

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
IR..COMP-G
DIN ISO:
Maßreihe:
Composite-Innenring, geteilt
wartungsfrei

Größe:
(16-200) mm
Betriebstemperatur:

  • Axial geteilter Innenring aus wartungsfreiem Composite Material bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoffen für die Montage in vorhandene Gehäuse.

Merkmale:

GE..ES-HDA
DIN ISO: 12240-1
Maßreihe: E
Stahl/ Stahl
wartungspflichtig

Größe:
(20-300) mm
Betriebstemperatur:
bis +350°C

  • Eigenschaften: Wie Baureihe GE··ES-HD

  • zusätzlich: Einsatz inkorrosiver Umgebung möglich.

Merkmale:
Die Innen- und Außenringe bestehen aus gehärtetem phosphatiertem Wälzlager-stahl, die sphärische Gleitflächen sind mit einem Einlaufschmierstoff behandelt.
GEC..HT-2RS
DIN ISO: 12240-1
Maßreihe: C
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(320-600) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Kohlenstoffstahl, radial zweigeteilt. Mit Schrauben zusammengehalten, Gleitfläche PTFE-Gewebe

  • Innenring aus Wälzlagerstahl gehärtet, Gleitflächen hartverchromt

  • Beidseitige Abdichtung

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
,GE..DW,
IR..COMP-GS
DIN ISO:
Maßreihe:
Composite-Innenring, geteilt
wartungsfrei

Größe:
(16-200) mm
Betriebstemperatur:

  • Axial geteilter Innenring aus wartungsfreiem Composite Material bestehend aus Kunststoff-Feingewebe mit gleichmäßig eingemischten Festschmierstoffen für die Montage in vorhandene Gehäuse.

  • IR∙∙COMP–GS nachschmierbar mit 4 Schmierbohrungen und umlaufender Schmiernut in der Bohrung.

Merkmale:

GEEW..XT
DIN ISO: 12240-1
Maßreihe: W
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(70-320) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • mit beidseitiger zylindrischer Kugelverbreiterung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GEEW..XT-2RS
DIN ISO: 12240-1
Maßreihe: W
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(70-320) mm
Betriebstemperatur:
-30°C bis +130°C

  • Außenring aus Wälzlagerstahl, gehärtet, zweigeteil (gehalten von Sicherungsringen) und beidseitig abgedichtet, Gleitfläche aus PTFE-Gewebe

  • Innenring aus Wälzlagerstahl, gehärtet und hartverchromt

  • mit beidseitiger zylindrischer Kugelverbreiterung

  • Bitte beachten: Die Lager dürfen nicht geschmiert werden. Schmieren reduziert die Lebensdauer!

  • (zweigeteilter Außenring) aber mit 2RS-Abdichtung

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GE..ET-2HPS-L048
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(15-120) mm
Betriebstemperatur:
-40°C bis +150°C

  • Merkmale wie GE..ET-2RS, Wartungsfreies Gelenklager der neuesten Generation mit höchster Performance und neu entwickelter Dichtung

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GE..TXE-2LS,GE..UK-2TS
GE..XT-2HPS-L048
DIN ISO: 12240-1
Maßreihe: E
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(140-300) mm
Betriebstemperatur:
-40°C bis +150°C

  • Merkmale wie GE..ET-2RS, Wartungsfreies Gelenklager der neuesten Generation mit höchster Performance und neu entwickelter Dichtung

  • zweiteiliger Außenring

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GE..TXA-2LS,GE..UK-2TS
GEG..ET-2HPS-L048
DIN ISO: 12240-1
Maßreihe: G
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(15-110) mm
Betriebstemperatur:
-40°C bis +150°C

  • Merkmale wie GE..ET-2RS, Wartungsfreies Gelenklager der neuesten Generation mit höchster Performance und neu entwickelter Dichtung

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GEG..XT-2HPS-L048
DIN ISO: 12240-1
Maßreihe: G
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(15-110) mm
Betriebstemperatur:
-40°C bis +150°C

  • Merkmale wie GE..ET-2RS, Wartungsfreies Gelenklager der neuesten Generation mit höchster Performance und neu entwickelter Dichtung

  • zweiteiliger Außenring

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GEEM..ET-2RS
DIN ISO:
Maßreihe:
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(20-60) mm
Betriebstemperatur:
-30°C bis +130°C

  • Merkmale wie GE..ET / GE..XT / GE..ET-2RS / GE..XT-2RS jedoch mit beidseitiger zylindrischer Kugelverbreiterung

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GEEM..XT-2RS
DIN ISO:
Maßreihe:
Hartchrom/PTFE-Gewebe
wartungsfrei

Größe:
(20-60) mm
Betriebstemperatur:
-30°C bis +130°C

  • Merkmale wie GE..ET / GE..XT / GE..ET-2RS / GE..XT-2RS jedoch mit beidseitiger zylindrischer Kugelverbreiterung

  • zweigeteilter Außenring

Merkmale:
Die Außenringe bestehen aus gehärtetem Wälzlagerstahl mit fest eingeklebtem PTFE-Gewebe und die Innenringe aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche
GEH..HC-2RS
DIN ISO: 12240-1
Maßreihe: H
Hartchrom/PTFEVerbundwerkstoff
wartungsfrei

Größe:
(100-630) mm
Betriebstemperatur:
-50°C bis +150°C

  • Außenring aus Kohlenstoffstahl, radial zweigeteilt. Mit Schrauben zusammengehalten, Gleitfläche PTFE-Verbundwerkstoff

  • Innenring aus Wälzlagerstahl gehärtet, Gleitflächen hartverchromt

Merkmale:
Die Innenringe bestehen aus gehärtetem Wälzlagerstahl mit hartverchromter Gleitfläche, die Außenringe aus Stahl mit einer PTFE-Verbundwerkstoff Gleiteinlage, welche um die Innenringe gepresst werden.
GEH..HC,GEP..FS,GEP..FS,
Copyright 2020 WSW Wälzlager - Wolfgang Streich GmbH & Co. KG
